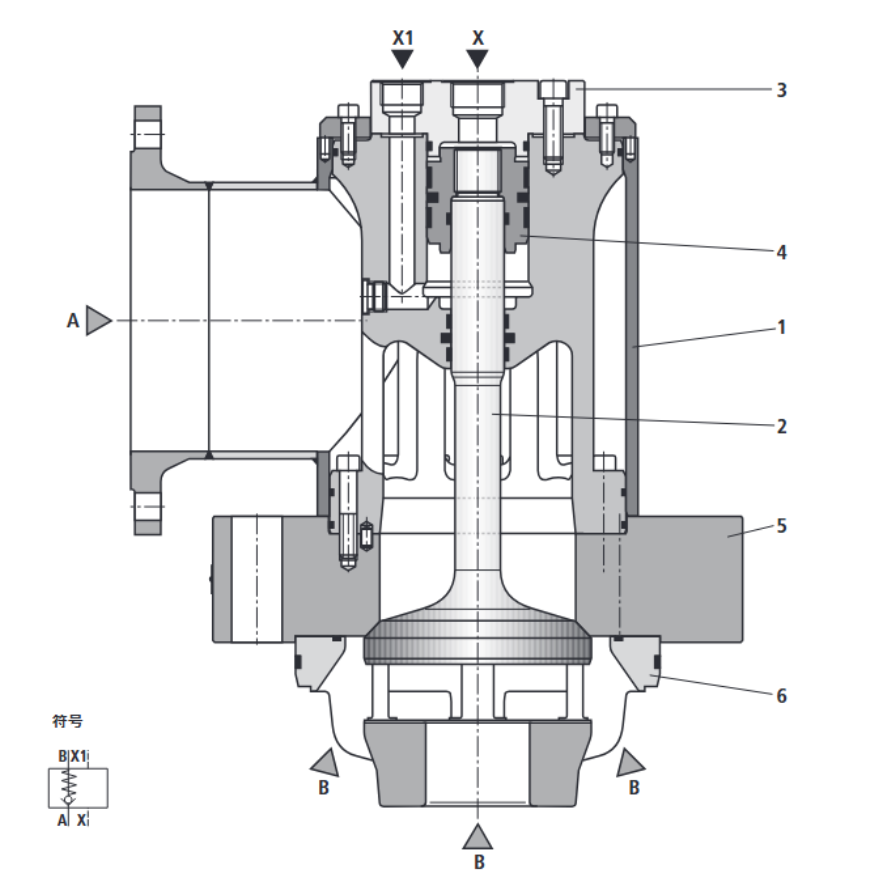

一、什么是充液閥？
充液閥是一種特殊的液控單向閥，主要用于液壓系統中實現油箱與液壓缸之間的吸排油功能。其核心作用是控制油箱向油缸補油（充液）以及油缸內油液的排回油箱（排油），常見于大型壓力機、注塑機等設備中。
二、充液閥的分類
充液閥的分類標準主要基于是否可控、閥芯結構以及閥口狀態，具體如下：
1. 按是否可控
| 類型 | 主要特點 | 備注 |
|---|---|---|
| 不可控充液閥（普通型） | 類似于普通的單向閥，靠油箱的負壓進行吸油 | 結構簡單，但需要額外設置卸壓裝置來消除快速排油瞬間的液壓沖擊 |
| 可控充液閥（液控單向閥） | 可以通過控制油路調節吸排油的時間 | 分普通型（需增設卸壓裝置）和先導型（理論上無需卸壓，但實際仍建議增設） |
2. 按閥芯結構
| 類型 | 結構特點 |
|---|---|
| 普通型 | 結構相對簡單，常用于壓力要求不高的場景 |
| 先導型 | 通過先導柱塞控制，切換時間更快，常用于對速度和精度要求較高的場景 |
3. 按閥口工作狀態
| 類型 | 特點 |
|---|---|
| 常開式 | 正常狀態下閥口打開，吸油阻力小，但結構復雜，制造要求高，實際應用較少 |
| 常閉式 | 正常狀態下閥口關閉，結構相對簡單，常見于大多數工業應用 |
三、典型應用場景
充液閥因其獨特的充液與排油功能，廣泛應用于需要快速充油或能量回饋的工業設備中：
-
大型壓機（壓力機）：在快進行程時，需要從油箱向缸補油以實現快速運動；在行程結束后，利用油箱的負壓回油，節約能源。
-
注塑機：用于控制射膠速度和行程結束后的快速回油，提升生產效率。
-
高速度沖床：在沖壓過程中，需要快速補充油液以維持高速度沖擊。
-
鍛壓機械：類似于壓機，需要快速充油以維持高功率沖擊。
-
其他：如液壓作業機、移動式液壓機械等，需要在有限的泵功率下實現大流量充液的場景。
四、設計與使用注意事項
在選型、設計及使用充液閥時，需要特別關注以下關鍵問題，以確保系統的安全性、效率和可靠性：
1. 關鍵性能參數選擇
-
口徑與流速：必須根據實際工藝要求選擇合適的口徑（口徑越大，流量越大）。如果口徑過小，無法滿足快速充液的需求；如果過大，則可能導致充液過程中的氣蝕效應，影響閥體壽命。
-
控制壓力：充液閥的控制壓力不宜過高，且升壓速率應可控。過高的壓力可能導致系統泄漏或閥體損壞。
-
最大流量（Qmax）：確保充液閥的最大流量能夠滿足快速運動的要求。設計時通常建議管道尺寸稍大于閥體流量，以防流量瓶頸。
2. 防止液壓沖擊與氣蝕
-
增設卸壓裝置：在設計油路時，建議設置單獨的卸壓裝置，以減少或消除快速排油瞬間的液壓沖擊，保護液壓缸和密封件。
-
管道尺寸與氣蝕：充液閥與管道尺寸不匹配（尤其是過小）會導致液壓油中有空氣逸出，從而產生氣蝕效應。這不僅影響可靠性，還會對液壓缸密封件造成長期損壞。
3. 維護與可靠性
-
過濾與清潔度：由于充液閥內部流量較大，建議采用較高的過濾精度（如 3-10 微米）。污垢和雜質容易卡住閥芯或?qū)е麻y體磨損，影響密封性。
-
密封與材質：常見材質有合金鋼和鑄鐵，硬度較高。安裝時需確保閥口方向正確，密封件完好，以免出現泄漏。
五、常見故障分析
| 故障現象 | 可能原因 |
|---|---|
| 快速下行時速度慢或無動作 | 充液閥未打開（控制壓力不足、閥芯卡死）、副油箱油位過低、吸油管路堵塞 |
| 回程時速度慢或主缸不回 | 充液閥主閥芯未打開（控制油路問題）、排油管路不通暢 |
| 保壓時壓力持續下降 | 充液閥關閉不嚴，內泄漏過大（閥芯或閥座磨損、污染卡滯） |
| 換向時產生劇烈沖擊和振動 | 保壓后未先泄壓直接回程，高壓油突然釋放。應檢查泄壓回路是否正常 |
| 閥體過熱或異常噪音 | 持續處于高壓開啟或半開啟狀態，產生節流發熱；或油液中混有空氣 |
六、總結
充液閥是液壓系統中的關鍵元件，主要解決了“大流量充油”和“快速排油”的問題。選擇時應重點考慮流量（口徑）、壓力以及管道匹配，并合理設計卸壓裝置和過濾系統，以確保系統的高效運行和長期可靠性。
