搞懂液壓壓力補償，這一篇就夠了
2026-01-29 17:19:00

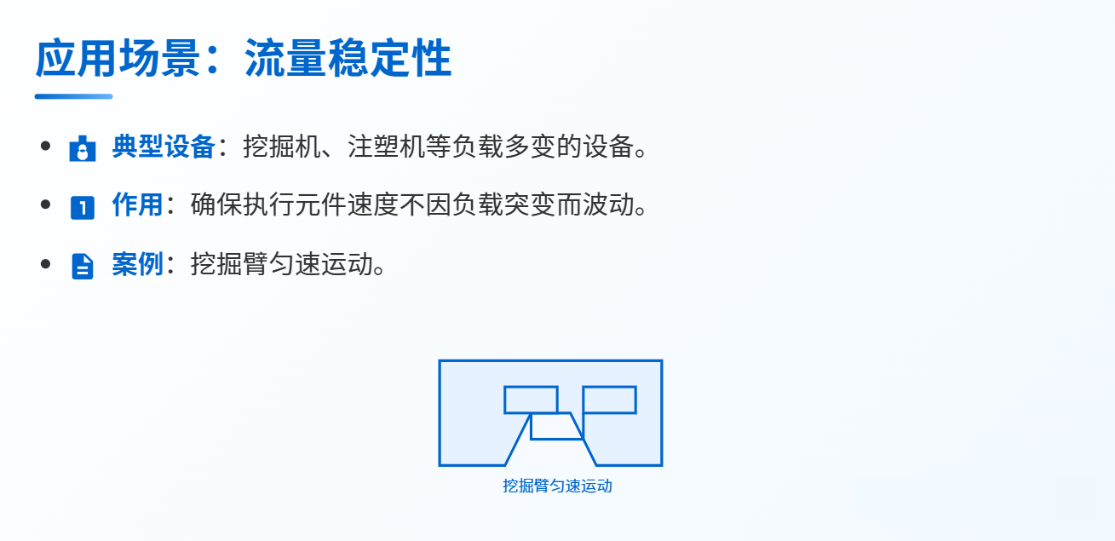

在液壓系統，一個普遍存在的挑戰是:負載的變化會直接導致系統工作壓力的波動。當負載增大時，系統壓力上升;負載減小時，壓力下降。如果不對這種壓力變化加以控制，一個直接后果就是流經執行元件(如液壓缸、液壓馬達)的流量也會隨之改變，進而導致執行機構的速度不穩定、動作精度下降，甚至影響整個系統的協調性和工作效率。
為了解決這一關鍵問題，確保執行元件在負載變化時仍能獲得相對恒定的流量(從而保持穩定的速度)，工程師們引入了壓力補償這一核心技術。壓力補償是指液壓系統中采取特定措施，主動抵消或平衡因負載變化引起的壓力波動，從而維持關鍵工作參數(特別是流量)相對穩定的過程和方法。
壓力補償，它就像一個“液壓系統的自適應調節器”，通過動態穩定壓差來保證流量恒定的技術，壓力補償?shù)谋举|(zhì)是維持壓差恒定(而非壓力本身)，通過動態調節系統參數，使流量僅由閥口開度控制，實現精確的速度或流量控制。
液壓系統中的壓力補償:核心概念

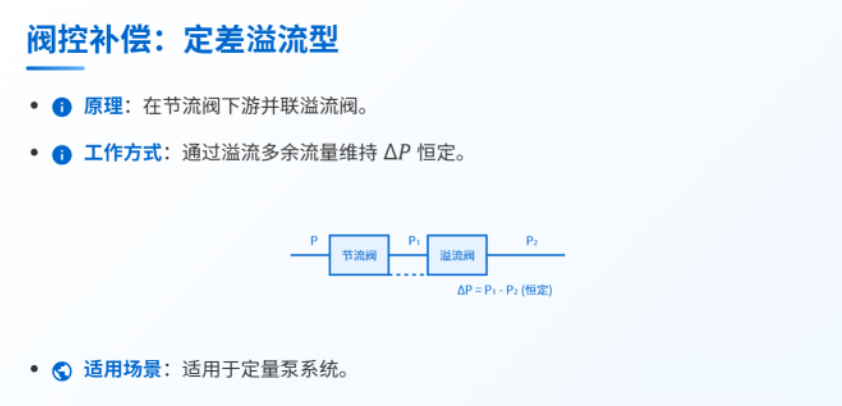

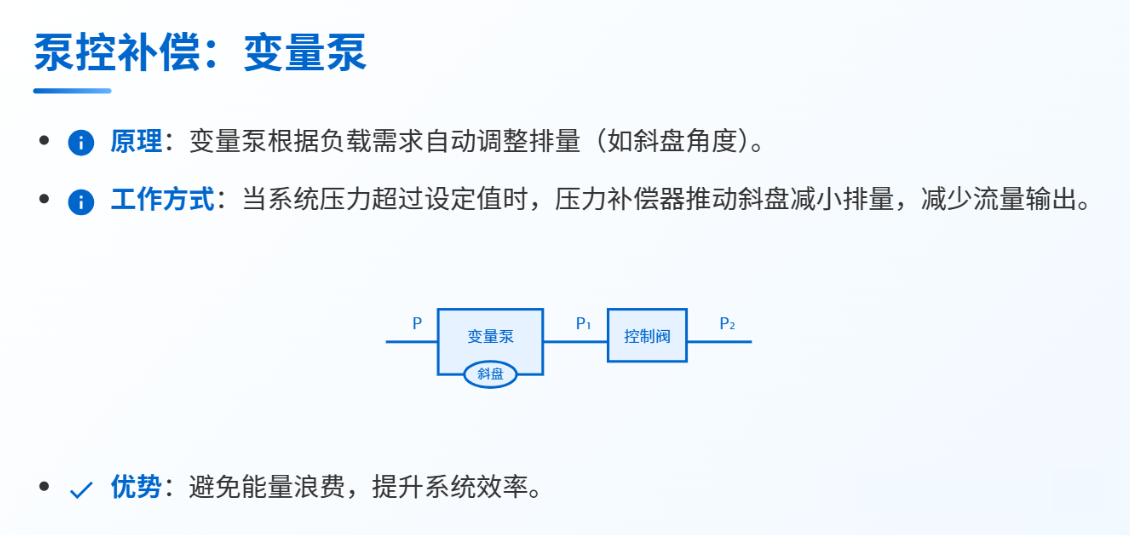

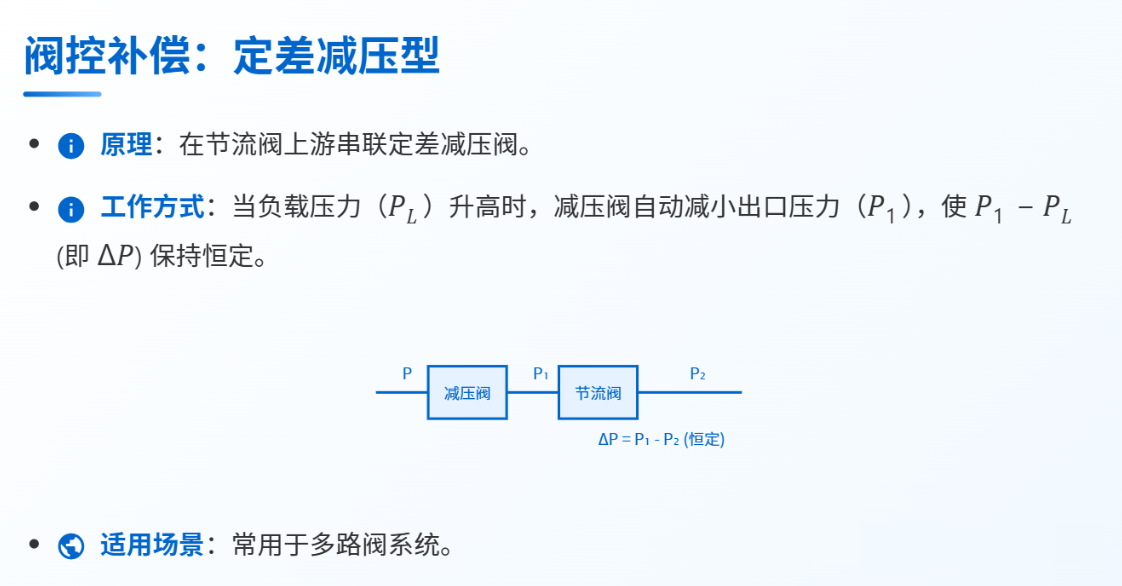

定義: 液壓系統中，通過自動調節系統參數(如閥口開度或泵排量)，維持節流閥前后壓差(△P)的恒定，從而確保通過閥口的流量穩定，不受負載壓力波動的影響。
核心目標:實現精確的速度或流量控制。
核心原理

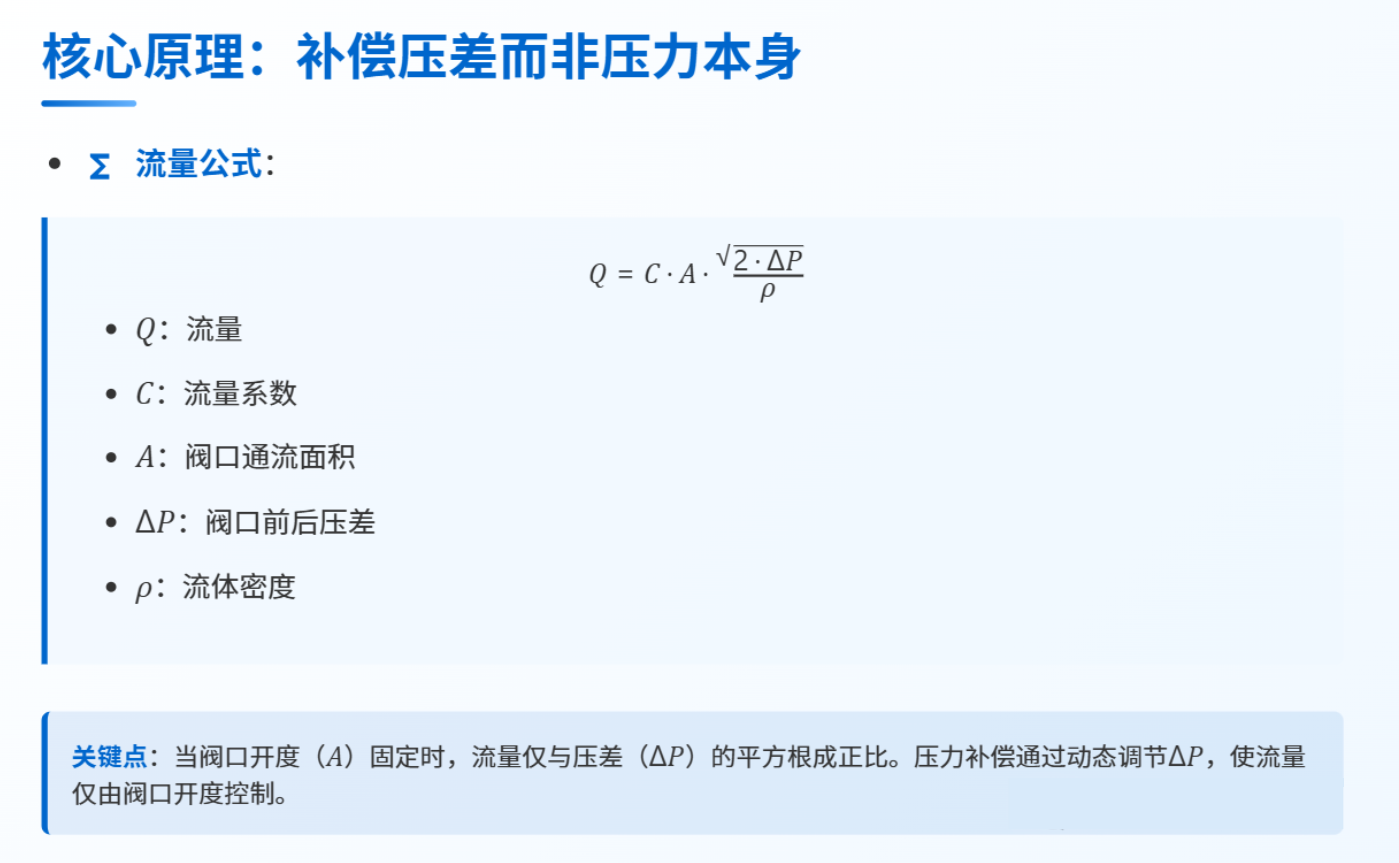

補償壓差而非壓力本身，當閥口開度固定時，流量僅與壓差的平方根成正比
通過動態調節AP (而非絕對壓力)，使流通過動態調節AP量僅由閥口開度控制
在負載變化時，壓力補償閥自動調整開度來保持流量恒定
壓力補償技術是現代液壓系統的核心創新，它不僅提升了系統的響應精度和能效，還簡化了復雜控制電路。無論是工程機械還是精密機床，這項技術都已成為不可或缺的關鍵組件。補償后的流量控制誤差可降至+5%以內，為工業自動化提供了可靠保障。
